Düsenheizbänder
- Isolationsmaterial von Mika oder Keramik
- Außenmantel Messing, Edelstahl oder Stahl
- Bohrungen & Außsparungen
- Mit oder ohne Thermoelement
- Kostenlose Maßaufnahme
Was sind Düsenheizbänder
Düsenheizbänder sind elektrische Heizelemente, welche in der kunststoffverarbeitenden Industrie Anwendung finden.
Entsprechend der Anwendung garantieren die Heizbänder einen homogenen Temperaturverlauf und sind der Anwendung entsprechend so ausgelegt, um die Viskosität von unterschiedlichsten Materialien aufrechtzuhalten und eine gleichmässige Verarbeitung zu garantieren.
Bei hohen Schmelztemperaturen (PVC, glasfaserverstärkt) und bei korrosiven Materialien (PVC) empfehlen wir die Verwendung von Heizelementen aus Edelstahl. Alle Heizelemente können optional mit einem integrierten Thermoelement vom Typ J oder K ausgestattet werden. Sie sind in den Mantelmaterialen Messing, Edelstahl oder Keramik, je nach geforderter Anwendung bzw. Einsatztemperatur, erhältlich.
Technische Spezifikationen Düsenheizbänder
Technische specificaties Düsenheizbänder Bei Frenz GmbH haben Sie die Wahl zwischen drei Arten von Düsenheizbändern. Messing-, Edelstahl- oder keramische Düsenheizbänder.
Der Unterschied liegt im Isolator. Messing- und Edelstahlelemente verwenden einen Mikanitgrundkörper. Der Unterschied liegt also in der Gehäusekonstruktion des Elements. Eine Edelstahlhülle eignet sich für höhere Temperaturen. Ein keramisches Düsenheizband hat immer eine Edelstahlhülle, verwendet jedoch keramische Steine als Isolator. Keramikelemente erreichen die höchste Leistung pro cm².
Düsenheizbänder
Messing
Mikanit
| Anschlussleitung | Metallumflochtene, glasseitenisolierte Drähte aus reinem Nickel, hitzebeständig bis 300 °C |
| Betriebstemperatur |
bis 300°C |
| Breite | 20 mm - 80 mm |
| Durchmesser |
28 mm - 110 mm |
| Isolationsmaterial | Mikanit |
| Spannung | 230V (oder auf Anfrage) |
| Thermoelement | Fe-CuNi Type J / K (optional) |
| Leistungsdichte | max. 4,5 W/cm² |
| Widerstandsdraht |
Nickel-Chrom |
Düsenheizbänder
Edelstahl
Mikanit
| Anschlussleitung | Metallumflochtene, glasseitenisolierte Drähte aus reinem Nickel, hitzebeständig bis 400 °C |
| Betriebstemperatur | bis 400°C |
| Breite | 20 mm - 80 mm |
| Durchmesser |
28 mm - 110 mm |
| Isolationsmaterial | Mikanit |
| Spannung | 230V (oder auf Anfrage) |
| Thermoelement | Fe-CuNi Type J / K (optional) |
| Leistungsdichte |
max. 6,5 W/cm² |
| Widerstandsdraht | Nickel-Chrom 80/20 |
Hochleistungs-Düsenheizbänder Edelstahl
Keramik
| Anschlussleitung | Metallumflochtene, glasseitenisolierte Drähte aus reinem Nickel, hitzebeständig bis 400 °C |
| Betriebstemperatur | bis 600°C |
| Breite | 20 mm - 60 mm |
| Durchmesser |
25 mm - 110 mm |
| Isolationsmaterial | Keramik |
| Spannung | 230V / 400V (oder auf Anfrage) |
| Thermoelement | Fe-CuNi Type J / K (optional) |
| Leistungsdichte |
max. 12 W/cm² |
| Widerstandsdraht | Nickel-Chrom 80/20 |
Optionen
Wenn Sie ein Düsenheizband bestellen, haben Sie die Wahl zwischen verschiedenen Optionen.
Innerhalb unserer Standards können Sie zwischen verschiedenen Kabelaustrittsvarianten, Steckern, mit oder ohne integriertem Thermoelement und verschiedenen Kabellängen wählen.
Kabellausgang varianten
Unsere Düsenheizbänder werden standardmäßig mit einem der folgenden fünf Kabelabgänge hergestellt.
Typ 1
- Axial
- 45°
Typ 2
- Axial
- 0°
Typ 3
- Radial
Typ 4
- Tangential
- 0°
Typ 5
- Tangential
- 45°
Sonderanfertigung
Steckers
Düsenheizbänder können mit zwei Steckern geliefert werden. In der Vergangenheit haben wir mehrere Steckertypen angeboten. Aufgrund sich ändernder Vorschriften tragen nicht alle Stecker mehr das CE-Zeichen. Die unten aufgeführten Optionen sind CE-konform und derzeit der Standard auf dem Markt.

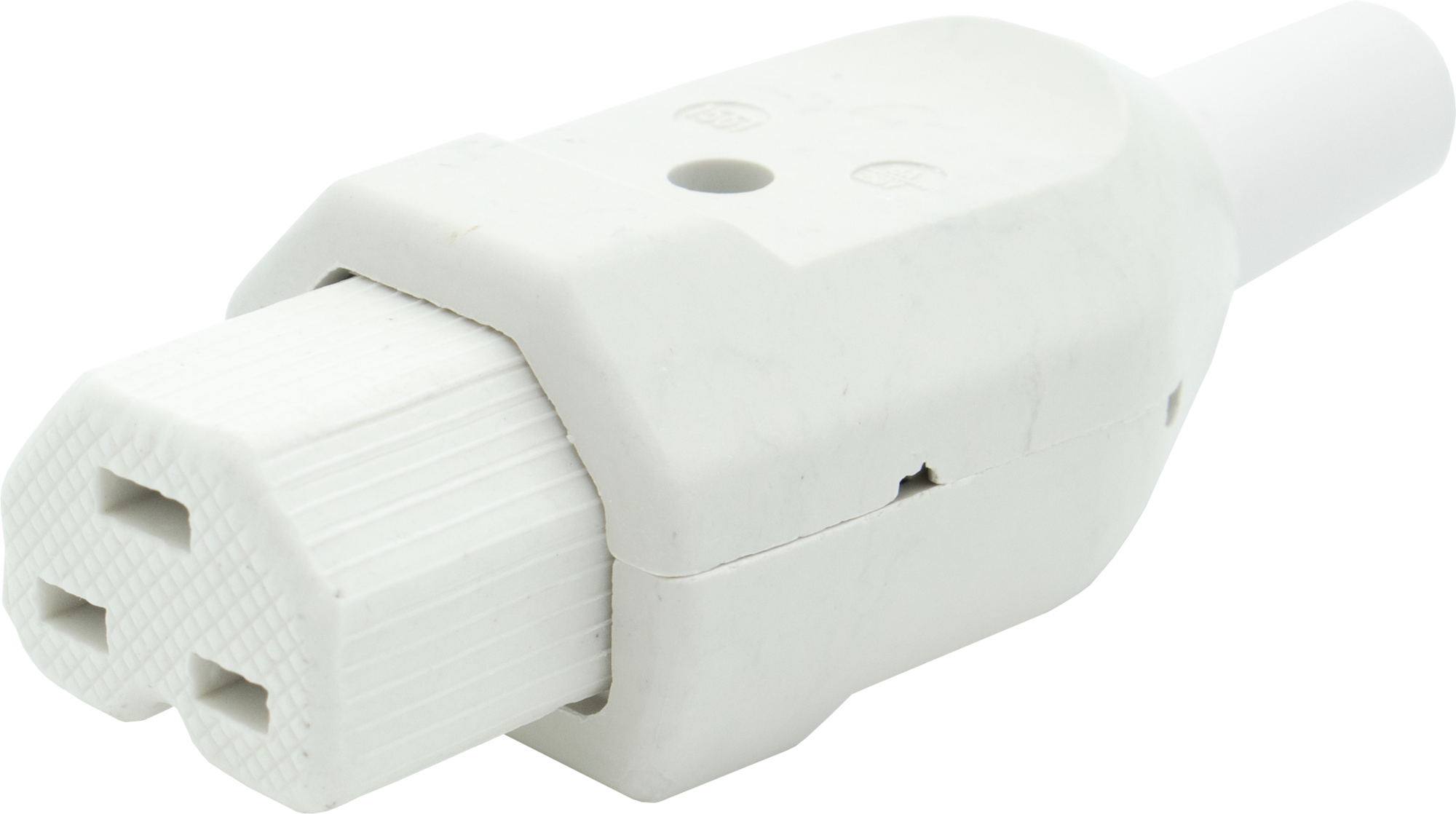

Gerader Stecker
- Gehäusemantel: Steatit
- Innenleben: Duroplast
- Betriebstemperatur: 155°C / kurzeitig 200°C
- Leistung: max. 16A bei 250V

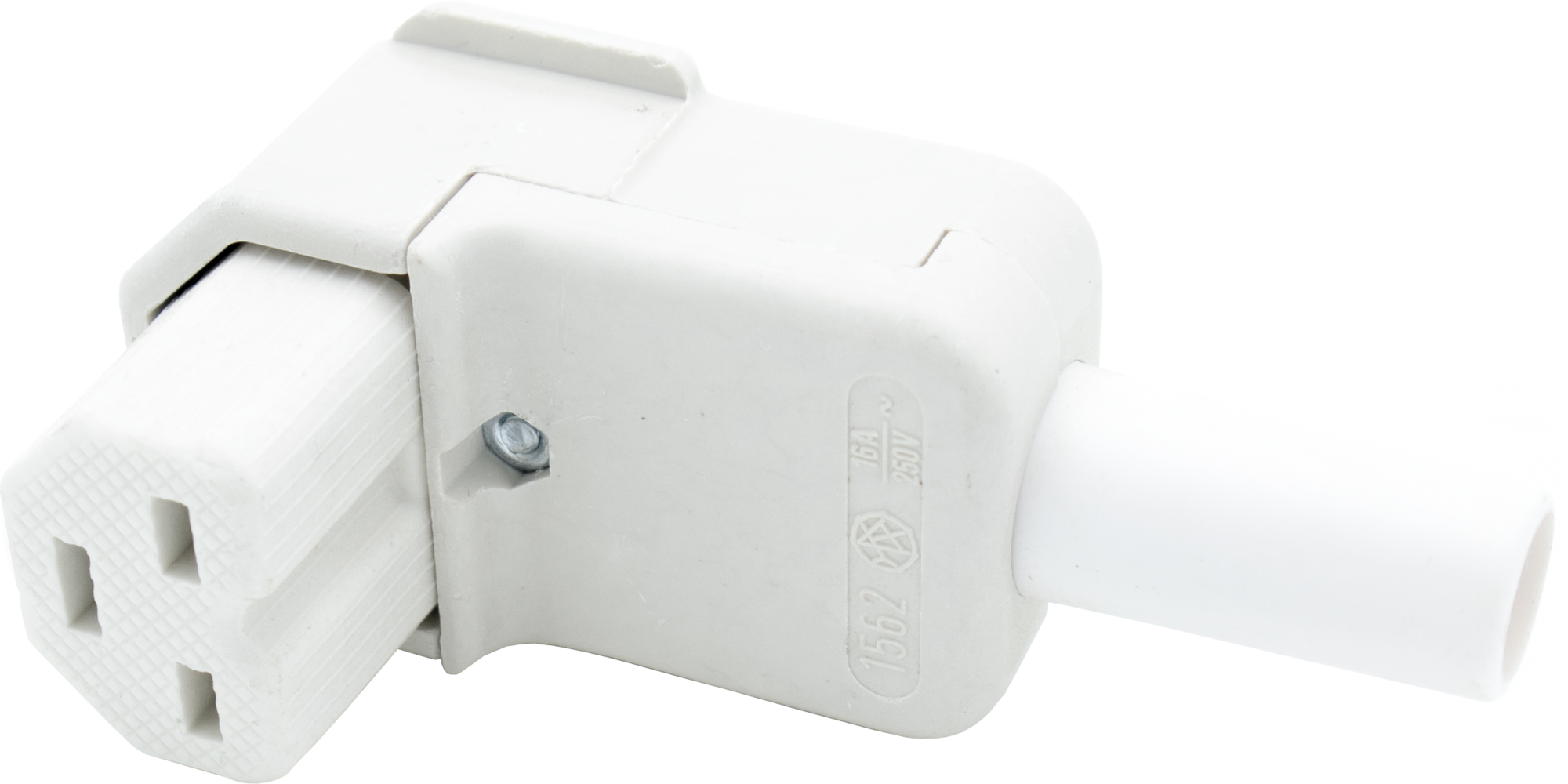

Abgewinkelter Stecker 3-polig
- Gehäusemantel: Steatit
- Innenleben: Duroplast
- Betriebstemperatur: 155°C / kurzeitig 200°C
- Leistung: max. 16A bei 250V
Maßaufnahme
Kennen Sie schon den Frenz Maßaufname-Service?
Mehr Informationen erhalten Sie bei uns!
