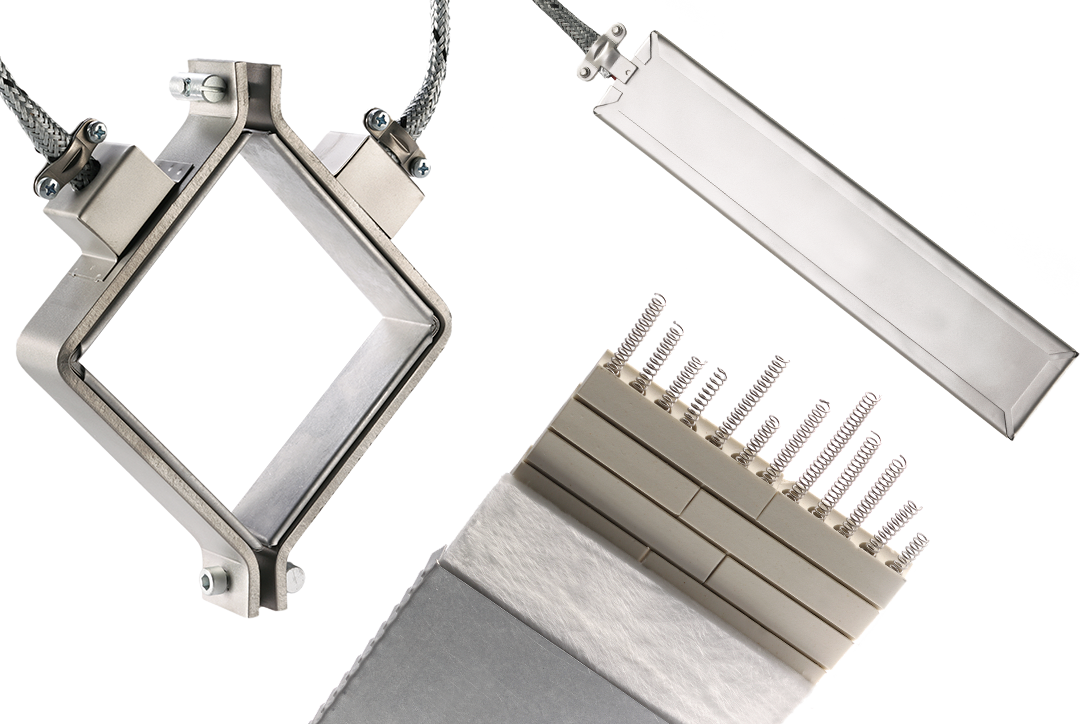

Flächenheizelemente

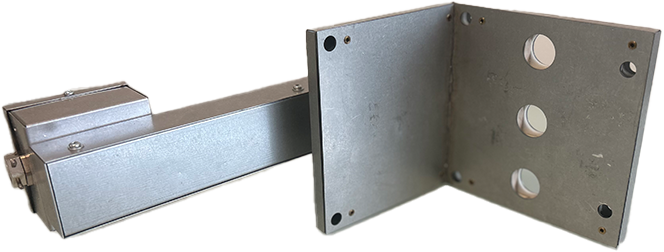

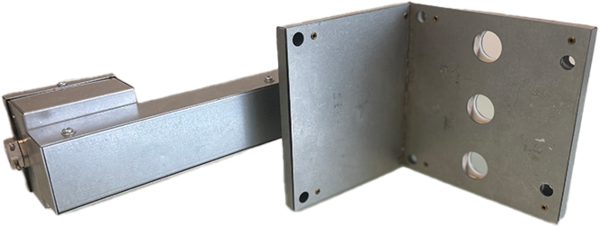

Ein Flächenheizelement ist ein elektrisches Heizelement, das verwendet wird, um flache Oberflächen zu erwärmen. Flächenheizelemente können sowohl als flache Heizelemente als auch unter einem Winkel hergestellt werden. Dadurch eignen sie sich besonders gut, um lokale oder schwer zugängliche Positionen zu erwärmen. Dank ihrer flachen Eigenschaften wird die Wärme sehr gleichmäßig verteilt.



AngebotsanfrageTechnische Spezifikationen



  • Mikanit & Keramik
  •  Mantel: Edelstahl oder aluminisierter Stahl
  • Aussparungen & Löcher möglich
  • Integrierter Thermoelement möglich
  • Kostenloser Maßaufnahme

Arten von Flächenheizelemente

Da jedes Herstellungsverfahren unterschiedliche Anforderungen hat, werden Plattenheizelemente immer maßgeschneidert für die jeweilige Anwendung hergestellt.

Trotz der vielen Optionen, die Sie haben, um ein Plattenheizelement herstellen zu lassen, lassen sich die flachen Plattenheizelemente immer in zwei Gruppen einteilen. Basierend auf dem Isolator unterscheiden wir zwei Arten von Plattenheizelementen:

Micanit-Plattenelemente Keramik-Plattenelemente Die Wahl zwischen den beiden hängt von der benötigten Leistung und der Betriebstemperatur ab.

In welcher Art von Flächenheizelemente sollte ich wählen?"

+ Wann wähle ich ein Mica-Flachheizelement?



Wählen Sie Micanit, wenn die Arbeitstemperatur unter 350°C bleibt und die maximale benötigte Leistung ≤ 4W/cm2 beträgt. Ein Micanit-Bandelement ist von etwas geringerer Qualität als ein keramisches Bandelement. Preislich ist ein Micanit-Heizband oft deutlich attraktiver, wenn ein Micanit-Band in Frage kommt.

+ Wann wähle ich ein keramisches Flachheizelement?



Wählen Sie ein keramisches Heizband, wenn die Betriebstemperatur zwischen 350°C und 550°C liegt und die benötigte Heizleistung zwischen 4W/cm2 und 8W/cm2 liegt. Ein keramisches Heizband ist von höherer Qualität als ein Micanit-Heizband. Es ist auch teurer.

Technische Spezifikationen Flächenheizelemente



Unten steht die technischen Spezifikationen für Micanit- und Keramische Flächenheizelemente aufgeführt. Wenn Sie ein Element mit abweichenden Spezifikationen benötigen, empfehlen wir Ihnen, sich mit uns in Verbindung zu setzen.

  • Mikanit Flächenheizelemente
  • Keramische Flächenheizelemente

Spezifikationen Mikanit Flächenheizelemente

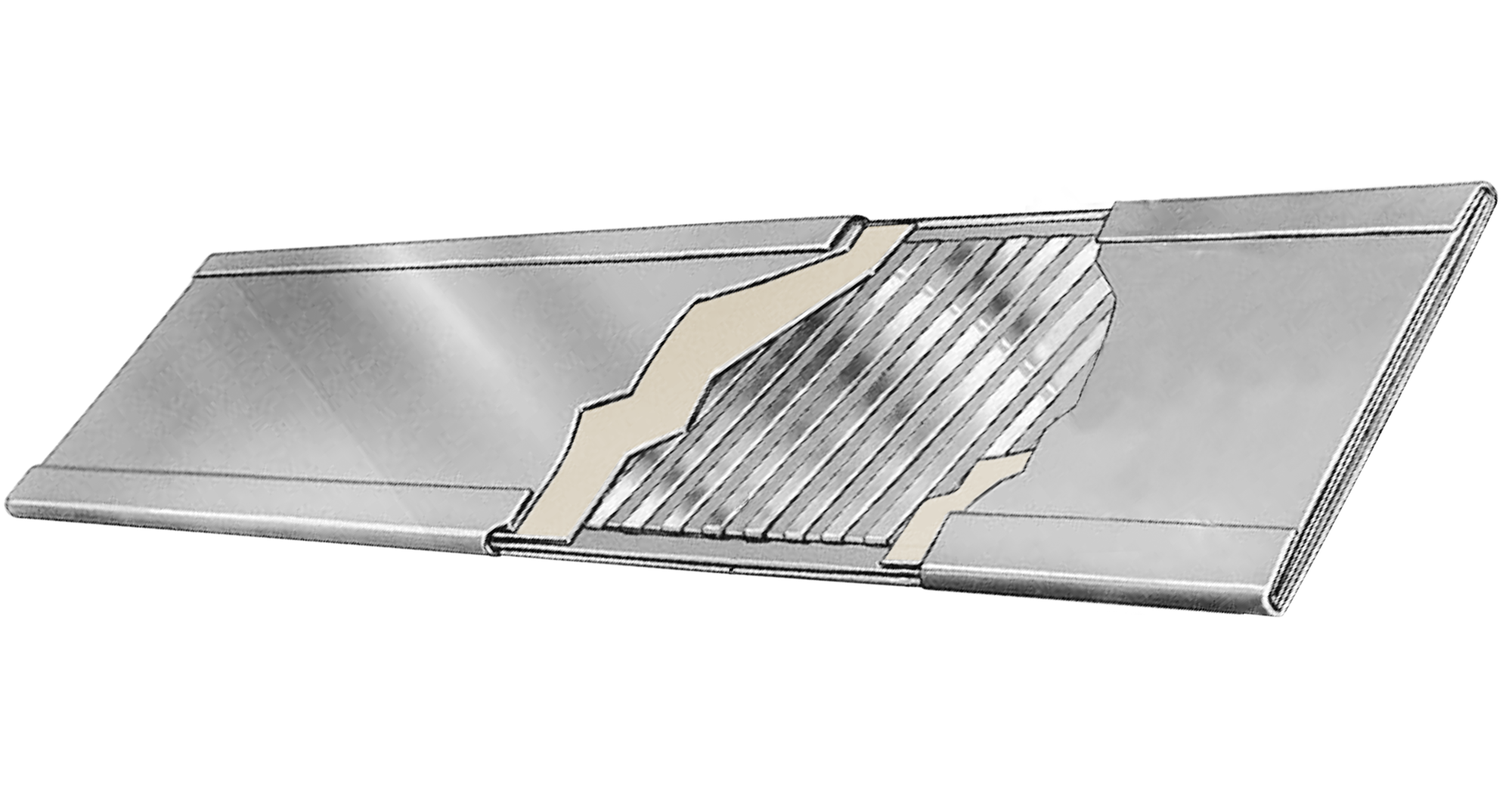

Ein Micanitelement hat folgenden Aufbau: In der Mitte des Elements befindet sich ein hochwertiger Widerstandsdraht, der um ein Micanitblatt gewickelt ist, das wiederum auf beiden Seiten mit einem weiteren Micanitblatt bedeckt ist. Anschließend wird das gesamte Element mit hitzebeständigem rostfreiem Stahl umhüllt und mit den gewünschten Anschlüssen versehen.



Anschlussleitung hitzebeständig bis 400°C
Betriebstemperatur bis 350 °C
Breite 20 mm - 1200 mm
Isoliermaterial Mikanit
Mantelmaterial Edelstahl AISI430
Spannung 230V, 400V oder auf Anfrage
Leistung max. 4,5 W/cm²
Heizdraht Nikkel-Chrom 80/20
Wandstärke Min. 4 mm

Spezifikationen Keramische Flächenheizelemente

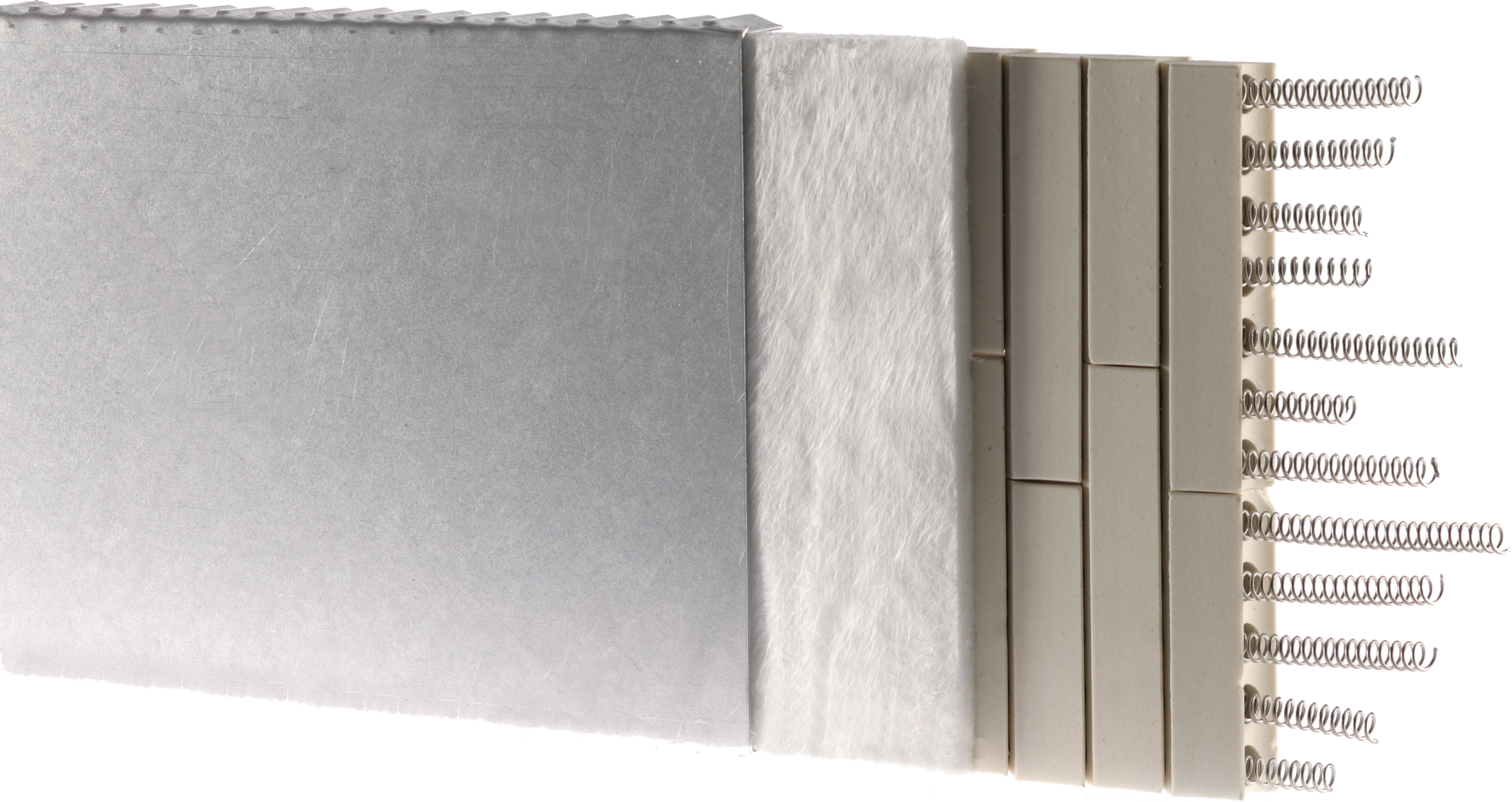

Keramische Flachenheizelemente finden vielfältige Anwendungen in verschiedenen Arten von Kontaktwärme. Auch diese Elemente werden häufig für Extruder, Verpackungsmaschinen usw. verwendet. Keramische Flachheizelemente verwenden keramische Steine zur Isolierung des Heizdrahtes. Der Vorteil besteht darin, dass diese Steine höhere Temperaturen aushalten können und weniger schnell abnutzen.

Anschlussleitung hitzebeständig bis 400°C
Betriebstemperatur bis 600 °C
Breite 20 mm - 1200 mm
Isoliermaterial Keramik
Mantelmaterial Stahlblech (auch in Edelstahl erhältlich
Spannung 230V, 400V oder auf Anfrage
Leistung 6,5 W/cm²
Heizdraht Nikkel-Chrom 80/20
Wandstärke Min. 9 mm

Kabels & Stecker

Flächenheizelemente können mit verschiedenen Kabelbefestigungsmöglichkeiten hergestellt werden.

  • Kabel von innen im Flächenheizelement befestigt;
  • Kabel am Flächenheizelement befestigt;
  • Anschlussdose am Flächenheizelement mit Steckervorrichtung;
  • Anschlussdose am Flächenheizelement mit Kabelbefestigungsclip. *Siehe untenstehende Anschlussdosenoptionen



  • Axial
  • Tangential
  • Radial

C10 - Axial (45°)

  • 230V / 400V / 10A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX1, EX3

C20 - Axial (45°)

  • 230V / 400V / 16A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX1, EX3

CA10 - Axial

  • 230V / 400V / 12A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX1, EX3

CA20 - Axial

  • 230V / 400V / 15A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX1, EX3

CT10 - Tangential

  • 230V / 400V / 8A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX2, EX4

CT15 - Tangential

  • 230V / 400V / 12A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX2, EX4

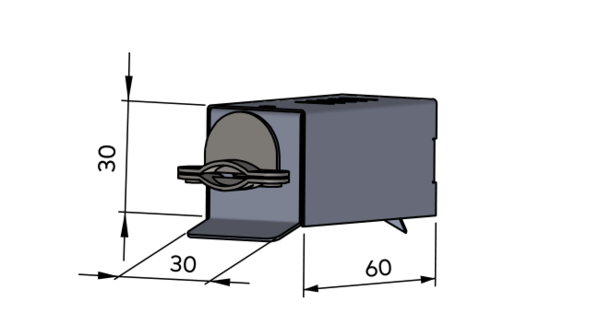

CB10 - Tangential

  • 230V / 400V / 8A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX2, EX4

CB20 - Tangential

  • 230V / 400V / 18A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX2, EX4

CB30 - Tangential

  • 230V / 400V / 3x 20A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX2, EX4

CB40 - Tangential

  • 230V / 400V / 3x 40A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung EX2, EX4

CV10 - Radial

  • 230V / 400V / 12A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung: EX5

CV15 - Radial

  • 230V / 400V / 15A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung: EX5

CV15.1 - Radial

  • 230V / 400V / 12A
  • Stahlblechgehäuse
  • Kabelverschraubung
  • Kabelausrichtung: EX5

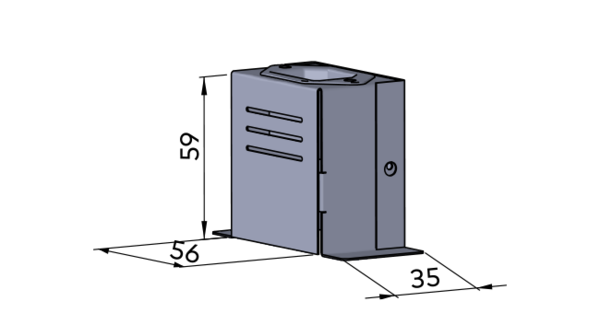

SA-Euro - Radial

  • 230V / 400V / 16A
  • Stahlblechgehäuse
  • Stecker
  • Kabelausrichtung: EX5

Maßaufnahme
