Heizbänder

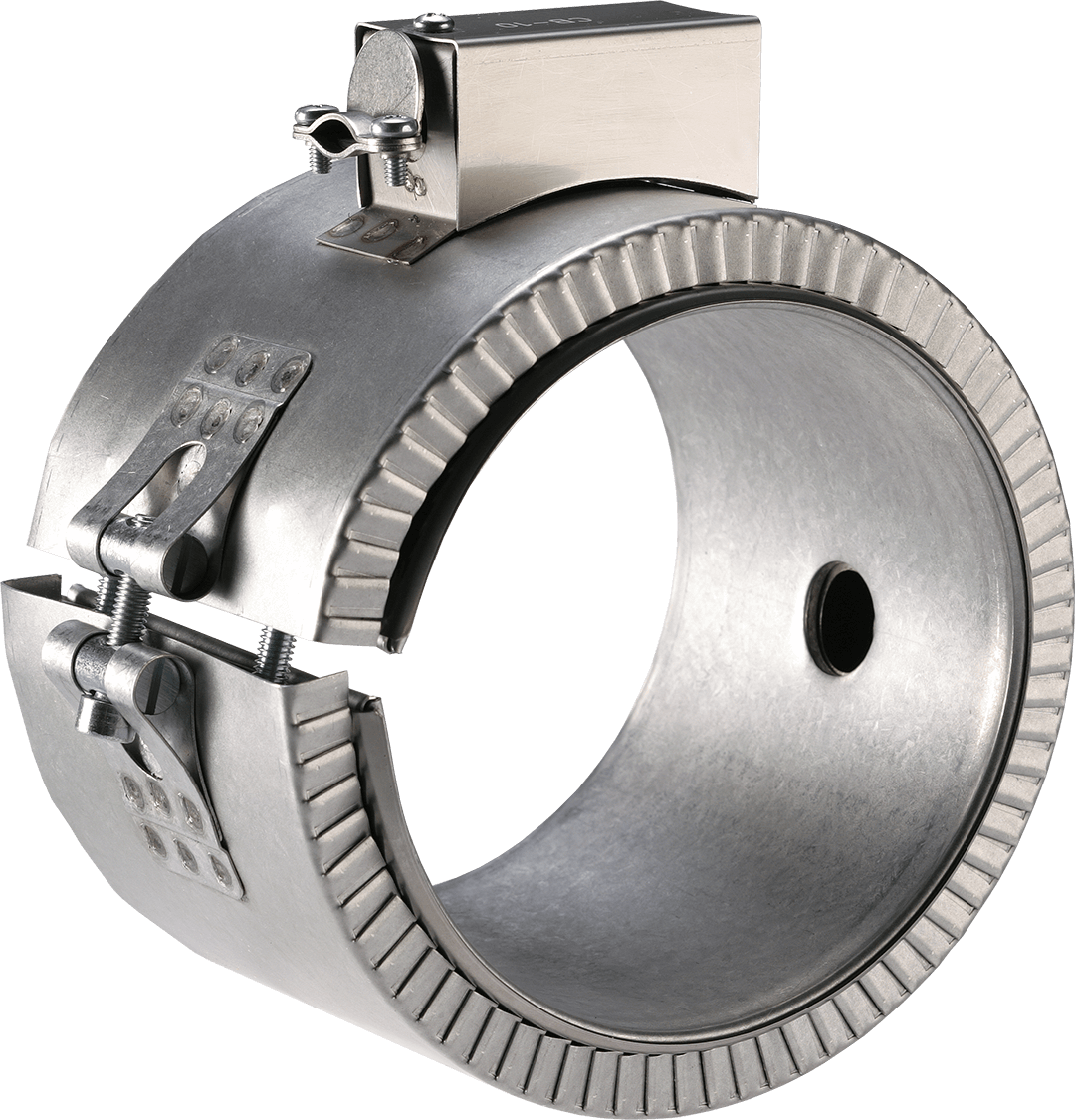

Ein Heizband ist ein elektrisches Heizelement, das flexibel um zylindrische Bauteile wie Rohre oder Zylinder gelegt wird, um diese gezielt, effizient und gleichmäßig zu erwärmen. Die resultierende Wärmeverteilung ist besonders in industriellen Prozessen entscheidend, in denen Präzision und Prozesssicherheit gefragt sind.
Heizbänder gehören zu den wichtigsten Komponenten in der Kunststoffverarbeitung – insbesondere bei Spritzguss- und Extrusionsanlagen. Dort ermöglichen sie eine exakte Temperaturregelung, die maßgeblich zur Produktqualität beiträgt. Mit ihnen beheizt du Rohrleitungen, Zylinder, Maschinen und Anlagen, durch die Kunststoffgranulat geführt und aufgeschmolzen wird.
Je nach Anwendung erfolgt die Temperaturregelung direkt über integrierte Thermoelemente im Heizband oder mithilfe externer Sensoren und Temperaturregler, die auch im Medium selbst verbaut werden können. So erlauben moderne Systeme eine automatisierte Steuerung, kontinuierliche Überwachung und eine energieeffiziente Nutzung der Heizleistung.
Die Heizbänder von Frenz GmbH überzeugen durch ihre robuste Isolierung, hohe Temperaturbeständigkeit, zuverlässige Wärmeleitung und einfache Installation. Ihre flexible Anpassbarkeit an unterschiedliche Oberflächen sowie die Integration in automatisierte Prozesse machen sie zur idealen Lösung für anspruchsvolle industrielle Anwendungen.
Angebotsanfrage Download Zeichnung
- Mikanit oder Keramik
- Edelstahl oder aluminisierter Stahl
- Aussparungen und Löcher möglich
- Integriertes Thermoelement möglich
- Maßaufnahme vor Ort
Was ist ein Heizband und wie funktioniert es?
Ein Heizband ist ein elektrisches Heizelement, das auf dem Prinzip des Widerstandsheizens basiert. Es wird um zylindrische Bauteile – wie Rohrleitungen oder Zylinder – gelegt, um diese gezielt und gleichmäßig zu erwärmen.
In der Kunststoffverarbeitung, insbesondere bei Spritzguss- und Extrusionsprozessen, sorgt das Heizband dafür, dass das Kunststoffgranulat durch gezielte Wärmeleitung verflüssigt und prozesssicher verarbeitet werden kann.
Je nach Temperaturbereich und Anwendung können verschiedene Bauformen verwendet werden, die flexibel an Maschinen und Anlagen angepasst werden. Sensoren, Thermostate und externe Temperaturregler ermöglichen eine präzise Temperaturregelung und gewährleisten eine automatisierte Prozessüberwachung.
Zur Effizienzsteigerung wird häufig eine Isoliermanschette eingesetzt. Sie reduziert Wärmeverluste, erhöht die Sicherheit am Arbeitsplatz und kann den Energieverbrauch um bis zu 40 % senken – bei gleichzeitig stabilen Prozesstemperaturen.
Wie ist ein Heizband aufgebaut?
Ein Heizband – auch Zylinderheizband genannt – besteht typischerweise aus drei funktionalen Hauptkomponenten: einem Widerstandsdraht zur Wärmeerzeugung, einer elektrischen Isolierung für Sicherheit und einem schützenden Metallmantel zur mechanischen Stabilität und Befestigung. Diese Bauweise ermöglicht eine sichere und effiziente Umwandlung elektrischer Energie in Wärme.
Der Widerstandsdraht, meist aus einer langlebigen NiCr-Legierung (80/20), bildet das zentrale Heizelement. Durch seinen elektrischen Widerstand wandelt er Strom in gleichmäßige Wärme um.
Um den Draht liegt eine hitzebeständige Isolierschicht, die vor Kurzschlüssen schützt, die sichere Funktion gewährleistet und thermische Verluste minimiert.
Die gesamte Einheit ist in einen robusten Metallmantel eingebettet, der das Heizband mechanisch schützt und eine stabile Befestigung an Maschinen oder Rohrleitungen ermöglicht.
Die symmetrische Wicklung des Heizleiters sorgt für eine gleichmäßige Wärmeverteilung – besonders wichtig bei Spritzguss- und Extrusionsprozessen. Dadurch wird die Viskosität des Kunststoffgranulats zuverlässig gesenkt und ein stabiler, automatisierter Produktionsablauf unterstützt.
Welche Arten von Heizbändern gibt es?
Heizbänder werden in der Regel maßgeschneidert auf die spezifischen Anforderungen eines Produktionsprozesses gefertigt. Grundsätzlich unterscheidet man dabei hauptsächlich zwischen zwei Arten von Heizbändern: Mikanit-Heizbändern und keramischen Heizbändern. Beide Typen bieten unterschiedliche Vorteile, die je nach Einsatzgebiet, Temperaturbereich und erforderlicher Wärmeleistung zum Tragen kommen. Im Folgenden werden diese beiden Haupttypen sowie die verschiedenen Ummantelungsoptionen genauer erläutert.

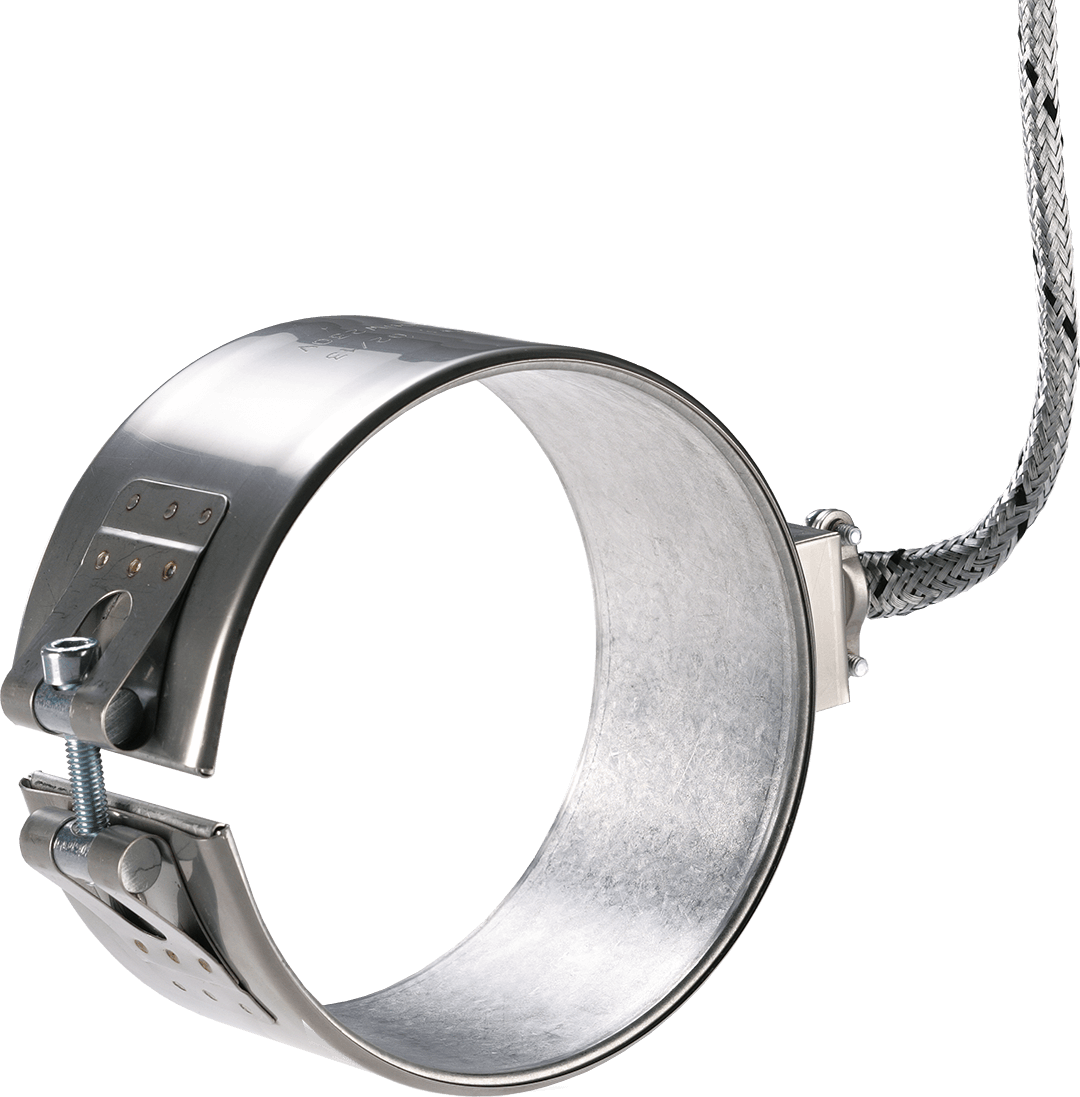

Mikanit-Heizbänder
Mikanit ist ein hochwertiges und temperaturbeständiges Isoliermaterial, das häufig bei Heizbändern zum Einsatz kommt. Diese Heizbänder zeichnen sich durch ausgezeichnete thermische Eigenschaften, eine zuverlässige elektrische Isolierung und hohe Energieeffizienz aus. Sie sind besonders geeignet für Anwendungen mit hohen Temperaturen und stabiler Wärmeleistung. Mikanit-Heizbänder werden oft dort verwendet, wo eine präzise und gleichmäßige Wärmeübertragung entscheidend ist und eine flexible, einfache Installation gefragt ist.
Keramische Heizbänder
Keramische Heizbänder bestehen aus speziellen keramischen Isoliermaterialien, die eine verbesserte Wärmeleitung und -haltung ermöglichen. Sie sind ideal für Anwendungen, bei denen besonders hohe Betriebstemperaturen und eine langfristige, zuverlässige Leistungsfähigkeit gefordert sind. Aufgrund ihrer Robustheit, Energieeffizienz und hohen Effizienz werden keramische Heizbänder bevorzugt in anspruchsvollen industriellen Prozessen eingesetzt. Häufig werden sie in Kombination mit Sensoren und automatisierten Steuerungssystemen verwendet, um eine präzise Temperaturregelung und eine optimierte Überwachung des Energieverbrauchs zu gewährleisten.
Ummantelung und Schutz
Je nach Einsatzgebiet und Umgebungsbedingungen stehen verschiedene Ummantelungsoptionen zur Verfügung, um Heizbänder zu schützen und ihre Lebensdauer zu verlängern:
-
Aluminisiertes Blech bietet einen leichten, hitzebeständigen und korrosionsbeständigen Schutz. Es eignet sich besonders für Anwendungen, bei denen ein gewisser Schutz gegen äußere Einflüsse und eine energiesparende Isolierung notwendig sind.
-
Edelstahl wird eingesetzt, wenn erhöhte Korrosionsbeständigkeit und mechanische Sicherheit gefragt sind oder die Heizbänder aggressiven Umgebungen ausgesetzt sind.
Die Auswahl des geeigneten Heizbandtyps und der passenden Materialien richtet sich nach der erforderlichen Heizleistung, der maximalen Arbeitstemperatur und der benötigten Energieeffizienz. Nur mit der richtigen Kombination kann eine optimale Wärmeverteilung, eine automatisierte Steuerung und eine lange Lebensdauer des Heizsystems gewährleistet werden.
Welche Heizband-Art ist die richtige für meine Anwendung?
Wann ist ein Mikanit-Heizband die beste Wahl?
Wählen Sie ein Mikanit-Heizband, wenn die Arbeitstemperatur bis ca. 350°C reicht. Diese kontaktbasierte Heizung zeichnet sich durch ihre schnelle Reaktionszeit und flexible Anpassbarkeit aus, ideal für Anwendungen mit präziser Temperaturregelung und geringer Wandstärke.
Wann sollte ich ein keramisches Heizband verwenden?
Ein keramisches Heizband eignet sich besonders für höhere Arbeitstemperaturen bis etwa 550°C (Standard). Aufgrund der robusten Keramikisolierung und der Bauweise als Strahlheizung ist es optimal für langlebige, temperaturbeständige industrielle Prozesse.
Technische Daten Heizbänder
Bevor du dich für ein Mikanit- oder Keramik-Heizband entscheidest, sind einige technische Spezifikationen entscheidend: Welche Oberflächentemperatur wird benötigt? Welche Leistungsdichte ist erforderlich? Wie groß sollen Durchmesser und Breite des Heizbands sein? Und welche Anschlussart passt zu deiner Anlage? Frenz GmbH bietet dir maßgeschneiderte Heizbänder, deren technische Daten – von Temperaturratings über Leistungsinput bis zu Materialwahl – exakt auf deine industrielle Anwendung abgestimmt sind.
- Mikanit-Heizbänder
- Keramik-Heizbänder
Mikanit-Heizbänder Technische Daten
Ein Mikanit-Heizband besteht zu 90 % aus Glimmerpulver, das mit 10 % Kunstharzbindemittel vermischt und zu Plattenmaterial verarbeitet wird. Dieses Material hat eine silbergraue Farbe und weist eine hohe dielektrische Festigkeit auf.
Die Oberfläche, um die ein Mikanit-Element gelegt wird, sollte eben sein. Wenn zwischen dem Band und der zu beheizenden Fläche eine Lücke besteht, brennt das Element schnell durch. Das liegt daran, dass die Luft wie ein Isolator wirkt.
Isolationsmaterial | Mikanit |
Durchmesser | ab 60 mm |
Breite |
min. 20 mm bis max. 800 mm |
Max. Oberflächenbelastung | 4 W/cm2 |
Leistung | 230V, 400V oder auf Anfrage |
Arbeitstemperatuur | bis 350 °C |
Mantelmaterial | FAL oder Edelstahl |
Heizleiterdraht | Nickel-Chrom 80/20 |
Anschlussleitung | Glasseidenisolierte-Reinnickeldrähte mit Drahthohlgeflechtschlauch bis 400°C beständig |
ⓘ Für Elemente mit einem Durchmesser von mehr als 400 mm empfehlen wir die Verwendung von zwei Segmenten.
Keramik-Heizbänder Technische Daten

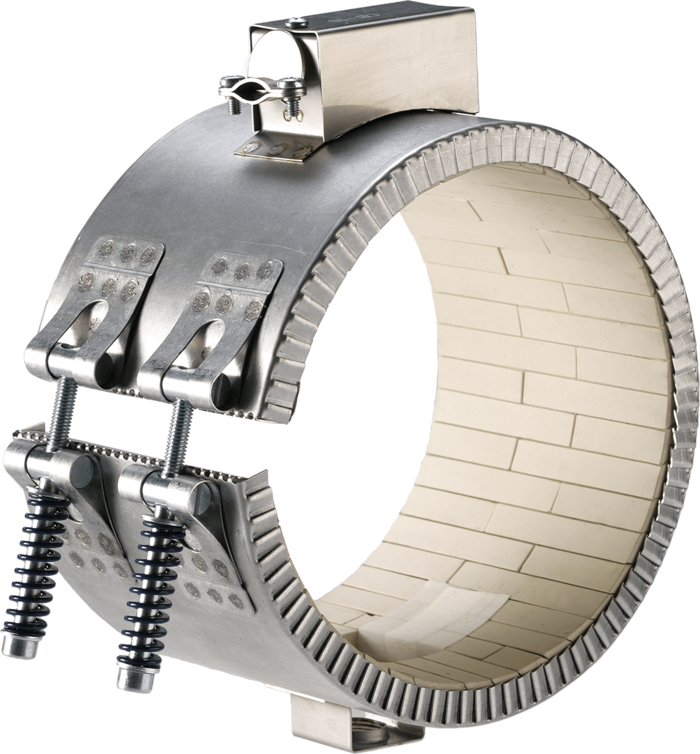

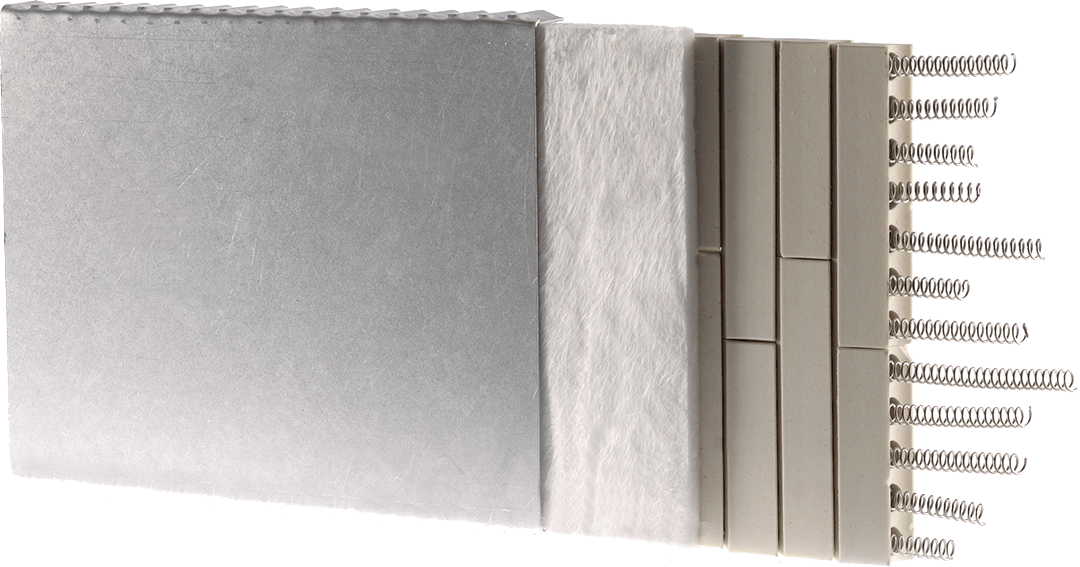

Bei keramischen Heizbändern werden Keramiksteine zur Isolierung des Heizleiterdrahtes verwendet.
Der Vorteil dieser Steine ist, dass sie höhere Temperaturen aushalten und weniger schnell verschleißen.
Die Oberfläche, um die das Keramikband gelegt wird, muss nicht so eben sein wie bei einem Mikanit-Heizband
Isolationsmaterial | Keramische Steine |
Durchmesser | ab 60 mm |
Breite | min. 20 mm bis max. 800 mm |
Max. Oberflächenbelastung | 8 W/cm2 |
Leistung |
230V, 400V oder auf Anfrage |
Arbeitstemperatur | bis 550 °C |
Mantelmaterial |
FAL oder Edelstahl |
Heizleiterdraht |
Nickel-Chrom 80/20 |
Anschlussleitung |
Glasseidenisolierte-Reinnickeldrähte mit Drahthohlgeflechtschlauch bis 600°C beständig. |
ⓘ Für Elemente mit einem Durchmesser von mehr als 400 mm empfehlen wir die Verwendung von zwei Segmenten.
Welche Optionen gibt es für Heizbänder?
Damit unsere Heizbänder optimal in Ihre Anlage integriert werden können, bieten wir eine Vielzahl an Konfigurationsmöglichkeiten – abgestimmt auf Ihre spezifischen Anforderungen. Die Wahl der richtigen Ausführung hat direkten Einfluss auf Energieeffizienz, Sicherheit, Langlebigkeit und Prozessautomatisierung.
Zu den wichtigsten Optionen gehören:
-
Kabelabgang – verschiedene Ausführungen wie axial (gerade), radial (seitlich) oder tangential (abgewinkelt), jeweils in 0° oder 45°. Diese beeinflussen maßgeblich die Montagefreundlichkeit und Kompatibilität mit beengten Einbausituationen. → Details & Bildbeispiele folgen unten.
-
Anschlussarmaturen – von Standard-Kabeln bis hin zu geschützten Anschlusskästen oder Hochtemperatursteckern. Die passende Anschlussart sorgt für zuverlässige Stromversorgung und erhöht die Betriebssicherheit. → Weiter unten finden Sie eine Übersicht mit Bildern und technischen Angaben.
-
Mit oder ohne Thermoelement – für präzise Temperaturregelung und eine automatisierte Steuerung des Heizprozesses. Das integrierte Thermoelement ermöglicht in Echtzeit die Überwachung der Temperatur.
-

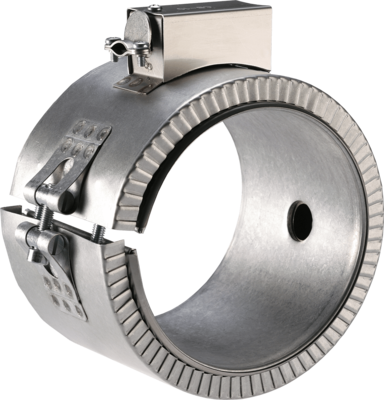

Bohrungen oder Aussparungen – ermöglichen die Integration externer Sensoren oder Temperaturfühler, zum Beispiel zur direkten Messung im beheizten Medium.
-
Optionale Isolierung – reduziert den Energieverbrauch, schützt vor Wärmeverlust und bietet zusätzlichen Sicherheitsschutz vor ungewolltem Kontakt.
-
Material- und Mantelvarianten – je nach Umgebung kommen aluminisierte Bleche oder Edelstahlmäntel zum Einsatz – für maximale Temperaturbeständigkeit, Korrosionsschutz und mechanische Stabilität.
Unsere Heizbänder sind anpassbar, temperaturbeständig und industrietauglich – mit diesen Optionen konfigurieren Sie Ihr Heizsystem exakt nach Ihren technischen Anforderungen.
Kabelafgang
Der Kabelabgang bestimmt, wie das Heizband mit der Stromversorgung verbunden wird – und ist damit ein entscheidender Faktor für eine sichere, platzsparende und langlebige Installation. Je nach Platzverhältnissen und Maschinenaufbau bieten wir verschiedene Abgangsrichtungen an:
-
Axialer Kabelabgang (0°) – das Kabel verläuft gerade in Richtung der Zylinderachse; ideal bei offenen, gut zugänglichen Einbausituationen.
-
Radialer Kabelabgang (90°) – das Kabel wird seitlich herausgeführt; eine bewährte Lösung bei beengten Platzverhältnissen.
-
Tangentialer Kabelabgang (45°) – die flexible Zwischenlösung für komplexe Montagesituationen oder bei seitlichem Kabelverlauf entlang der Maschine.
Alle Varianten sind anpassbar und mechanisch abgesichert, um den Anforderungen in industriellen Anwendungen standzuhalten. Die isolierende Ummantelung schützt vor Hitze, Feuchtigkeit und mechanischen Belastungen.
Axialer Kabelabgang
Zum Anschluss des Stromkabels an das Bandelement wird standardmäßig eine Anschlussbox verwendet. Ein axialer Kabelabgang bedeutet, dass das Stromkabel in der Längsachse des Heizbandes montiert wird.
Tangentialer Kabelabgang
Zum Anschluss des Stromkabels an das Bandelement wird standardmäßig eine Anschlussbox verwendet. Ein tangentialer Kabelabgang bedeutet, dass das Stromkabel in der Breitenachse des Heizbandes montiert wird.
Radialer Kabelabgang
Zum Anschluss des Stromkabels an das Bandelement wird standardmäßig eine Anschlussbox verwendet. Ein radialer Kabelabgang bedeutet, dass das Stromkabel senkrecht zur Längsachse des Heizbandes befestigt wird.
Anschlussarmaturen
Je nach Spezifikation und Kundenvorgabe gibt es verschiedene Anschlussarmaturen. In unserem technischen Datenblatt finden Sie die verschiedenen Möglichkeiten. Sollten Sie nicht die richtige Anschlussarmatur finden, dann kontaktieren Sie uns und wir helfen Ihnen bei der Auswahl.
- Axial
- Radial
- Tangential

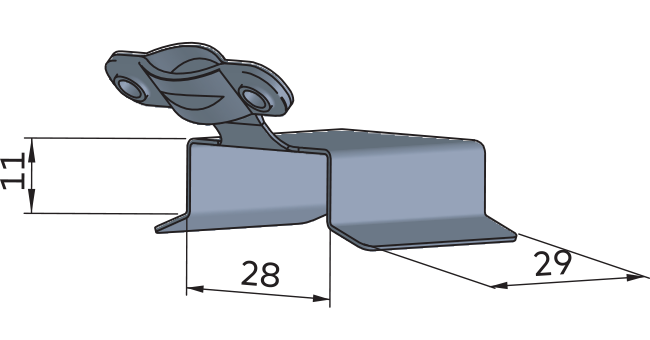

C10 - axial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 10A
- Kabelausrichtung EX1, EX3
C20 - axial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 16A
- Kabelausrichtung EX1, EX3

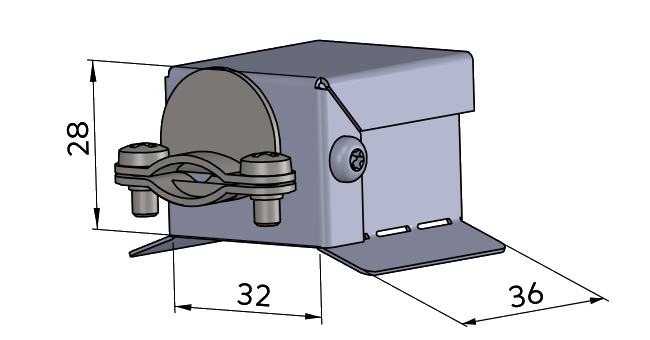

CA10 - axial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 12A
- Kabelausrichtung EX5
CA20 - axial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 15A
- Kabelausrichtung EX5
CV10 - radial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 12A
- Kabelausrichtung: EX5
CV15 - radial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 15A
- Kabelausrichtung: EX5
CV15.1 - radial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 12A
- Kabelausrichtung: EX5

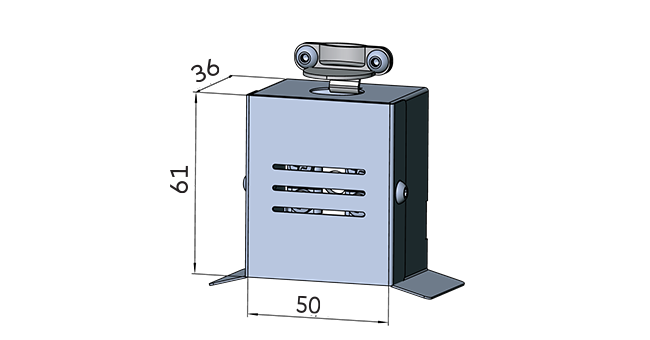

SA-Euro - radial
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 16A
- Kabelausrichtung EX1, EX3
CT10 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 8A
- Kabelausrichtung: EX2, EX4

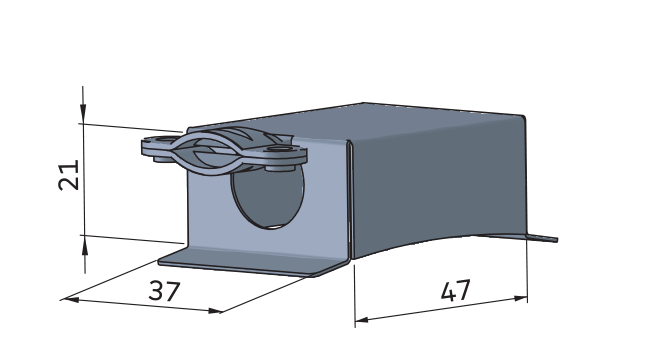

CT15 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 12A
- Kabelausrichtung: EX2, EX4
CB10 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 8A
- Kabelausrichtung: EX2, EX4

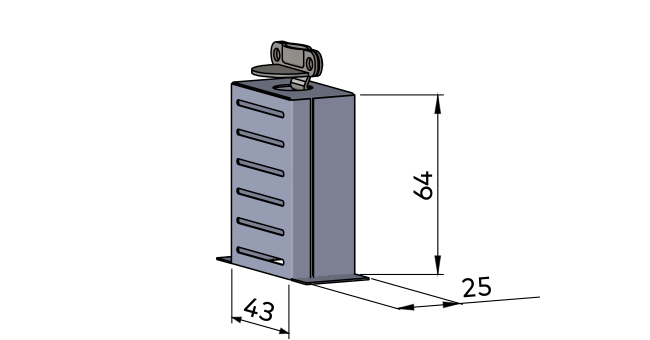

CB15 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 15A
- Kabelausrichtung: EX2, EX4
CB20 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 18A
- Kabelausrichtung EX2, EX4

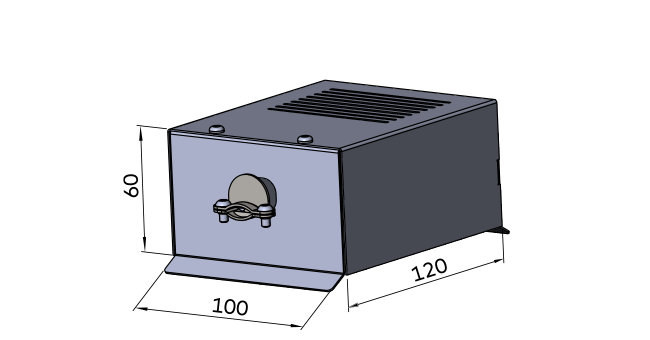

CB30 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 3x 20A
- Kabelausrichtung EX2, EX4

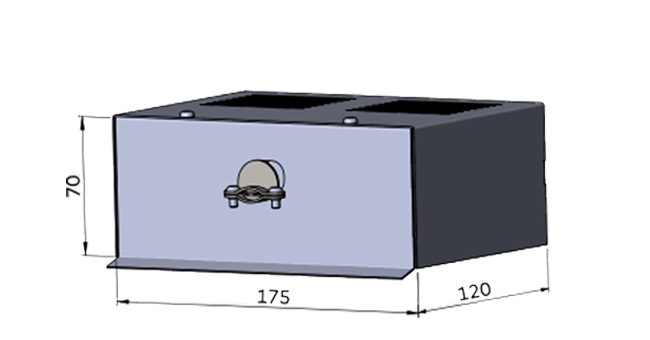

CB40 - tangential
- Stahlblechgehäuse
- Kabelverschraubung
- 230V / 400V / 3x 40A
- Kabelausrichtung EX2, EX4
