Industrielle Isoliermanschette
Mit einer Isoliermanschette dämmen Sie die beheizten Zylinder Ihrer Spritzgieß- und Extrusionsmaschinen. Das Isoliersystem ISOHeat reduziert Wärmeverluste und senkt Ihre Energiekosten indikativ um 20 bis 40 %.
- Energieeinsparung 20-40%
- Oberflächentemperatur 50-70% niedriger
- Einfache Montage und Demontage
- Lange Lebensdauer und formstabil
Was ist eine Isoliermanschette?

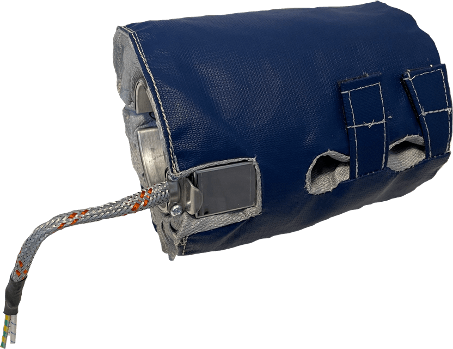

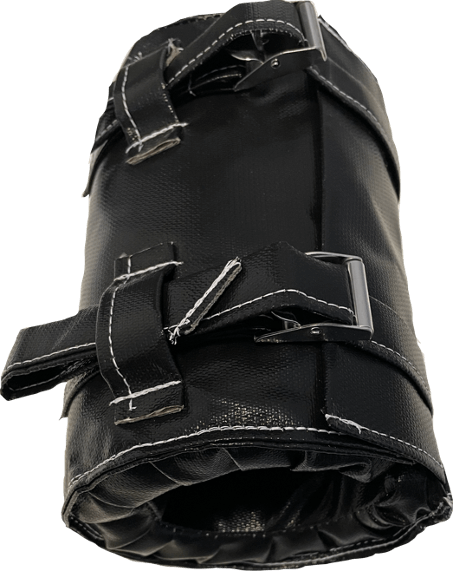

Eine Isoliermanschette ist eine flexible, nach Maß gefertigte Dämmhülle, die um die beheizte Zone eines Zylinders gelegt und mit VA-Schnallen oder PTFE-Riemen verschlossen wird. Sie umschließt den Zylinder samt den darauf montierten Heizbändern und lässt sich einfach abnehmen und wieder anlegen, etwa für Wartungsarbeiten oder einen Materialwechsel.
Ohne Dämmung geht über die Zylinderoberfläche viel Wärme an die Umgebung verloren. Die Heizbänder müssen diesen Verlust ausgleichen und schalten entsprechend häufiger ein und aus. Die Manschette hält die erzeugte Wärme im Zylinder und verringert diesen Verlust deutlich.

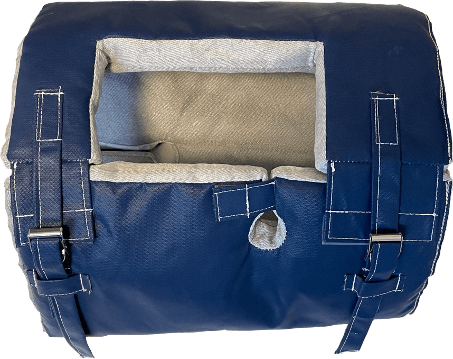

Die Isoliermanschetten ISOHeat sind aus drei Lagen aufgebaut. Den Kern bildet eine Glasfasermatte oder, beim Typ ISOHeat 1100, eine Keramikmatte. Die Innenseite besteht je nach Typ aus PTFE-Glasgewebe, Thermo-Glasgewebe oder Keramikgewebe, die Außenseite bei allen drei Typen aus PTFE-Glasgewebe.
Einsparung durch flexible Isolierung
Berechnungsbeispiel
Wir gehen von 240 Arbeitstagen und einem kWh-Preis von 15 Cent aus.
| Leistung 7 Heizbänder insgesamt |
100kW |
| Betriebstemperatur | 200°C |
| Verbrauch / Tag ohne Isolierung | 296kWH |
| Verbrauch / Tag mit Isolierung | 242kWh |
| Ersparnis / Tag | 54kWh |
| Energiekosten / Jahr ohne Isolierung | €10.656 |
| Energiekosten / Jahr mit Isolierung | €8.712 |
Unter der Annahme von 240 Arbeitstagen und einem Energiepreis von € 0,15 / kWh ergibt sich folgendes:
| Einsparungspotential | € 1.944 / Jahr |
| Kosten der Isolierung | ≈ € 1.250 |
| Amortisationszeit | ca. 7-9 Monate |
✅ niedrigere Energiekosten
✅ kurze Amortisationszeit
✅ erhöhte Sicherheit für das Bedienungspersonal durch eine Reduzierung der Oberflächentemperatur um 50 - 70%
✅ längere Lebensdauer der Heizelemente, da sie weniger ein- und ausgeschaltet werden
✅ Reduzierung der Umgebungstemperatur durch weniger Wärmeabstrahlung
✅ einfache Montage und Demontage (Isolierung ist formstabil)
✅ durch den Einsatz von hochtemperaturbeständigen und verschleißfesten Materialien haben unsere Isoliermanschetten eine lange Lebensdauer
✅ die Aufheizzeit wird durch den Einsatz von ISO Heat erheblich verkürzt
✅ es fallen keine Kosten für die Vermessung und Montage an
✅ werden kundenspezifisch angefertigt
Wie Sie einfach die Energiekosten Ihres Maschinenparks senken

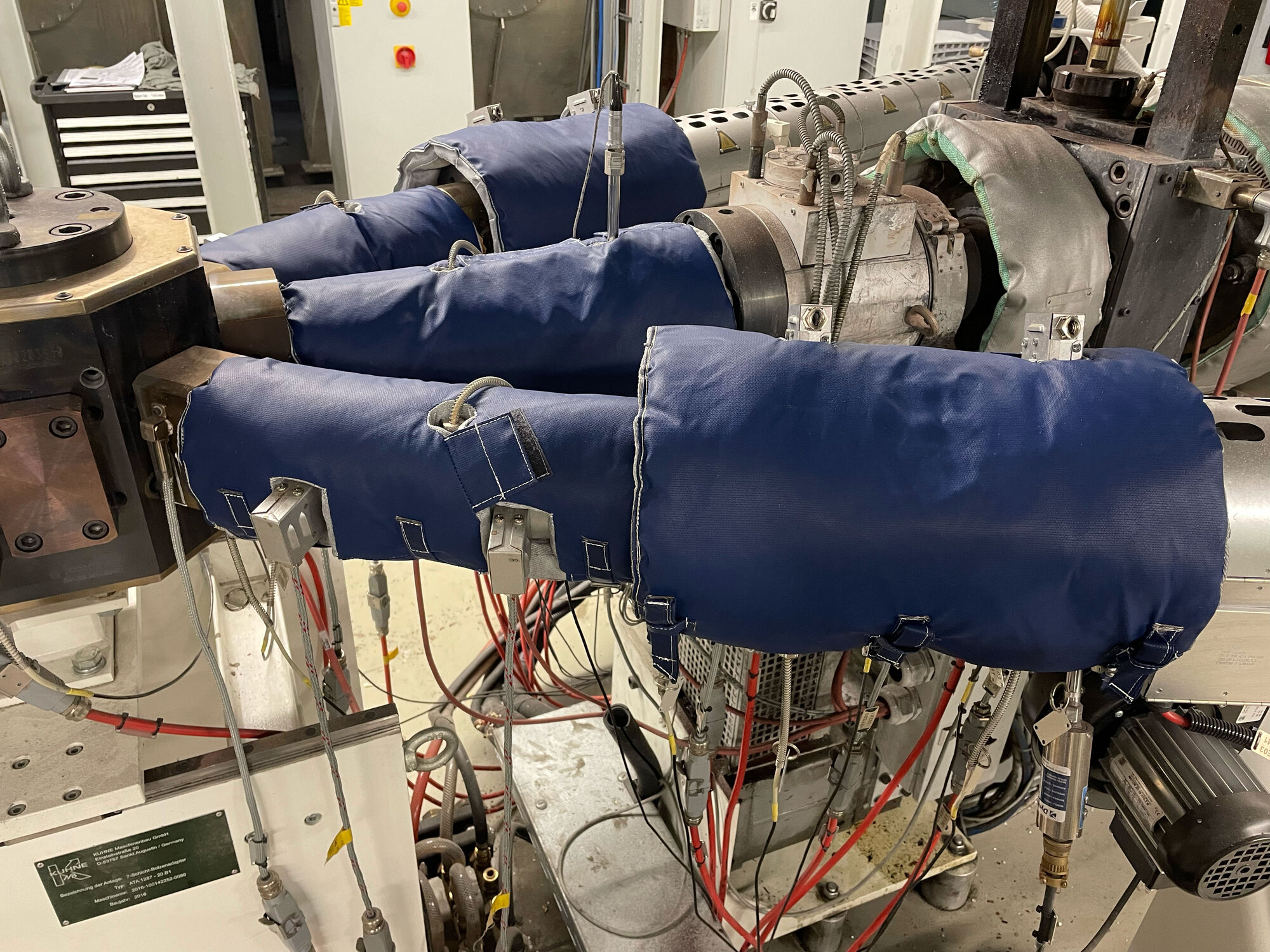

Ungedämmte Heizzonen geben einen großen Teil ihrer Wärme an die Umgebung ab und treiben damit die Energiekosten eines Maschinenparks in die Höhe. Mit flexiblen Isoliermanschetten reduzieren Sie diesen Wärmeverlust, auch an bestehenden Anlagen, denn jede Manschette entsteht nach Maß und lässt sich nachrüsten.
In unserer Broschüre Energiekosten senken mit Isoliermanschetten erfahren Sie, wie Sie das Einsparpotenzial Ihrer Maschinen mit flexibler Isolierung nutzen. Laden Sie die Broschüre herunter oder sprechen Sie direkt mit uns über Ihre Anlage.
Verschiedene Arten von Isoliermanschetten
ISOHeat 300, 500 und 1100
| Typ | Temperaturbereich °C | Isolierung | Innen- / Aussenseite | Verschlussvarianten |
| ISOHeat 300 | bis 300 °C | Glasfasermatte | PTFE-Glasgewebe / PTFE-Glasgewebe | VA-Schnallen / PTFE-Riemen |
| ISOHeat 500 | bis 500 °C | Glasfasermatte | Thermo-Glasgewebe / PTFE-Glasgewebe | VA-Schnallen / PTFE-Riemen |
| ISOHeat 1100 | bis 1.100°C | Keramikmatte | Keramikgewebe / PTFE-Glasgewebe | VA-Schnallen / PTFE-Riemen |
Maßaufnahme
Kennen Sie schon den Frenz GmbH Maßaufname-Service?
Mehr Informationen erhalten Sie bei uns!
KontaktaufnahmeChristopher eine WhatsApp schicken
Ähnliche Produkte
Häufig gestellte Fragen zu Isoliermanschetten
Wie viel Energie spart eine Isoliermanschette?
Eine Isoliermanschette spart im Durchschnitt indikativ 20 bis 40 % Energie. Der tatsächliche Wert hängt von Ihrer Anlage und Ihren Betriebsbedingungen ab.
Welcher ISOHeat-Typ passt zu welcher Temperatur?
Für Temperaturen bis 300 °C passt ISOHeat 300, bis 500 °C ISOHeat 500 und bis 1.100 °C ISOHeat 1100. Die Werte sind indikativ und hängen von Ausführung und Umgebung ab.
Lässt sich die Isoliermanschette beim Materialwechsel abnehmen?
Ja. Die Isoliermanschette lässt sich beim Materialwechsel einfach abnehmen und anschließend wieder montieren. Da sie formstabil ist und Sie sie mit VA-Schnallen oder PTFE-Riemen verschließen, behält sie auch nach mehrfachem Abnehmen ihre Form.
Ist eine Isoliermanschette wiederverwendbar?
Ja. Eine Isoliermanschette ISOHeat ist wiederverwendbar und lässt sich mehrfach abnehmen und wieder anlegen. Sie besteht aus hochtemperaturbeständigen und verschleißfesten Materialien und ist formstabil.
