Rippenrohrheizkörper

Was ist ein Rippenrohrheizkörper?

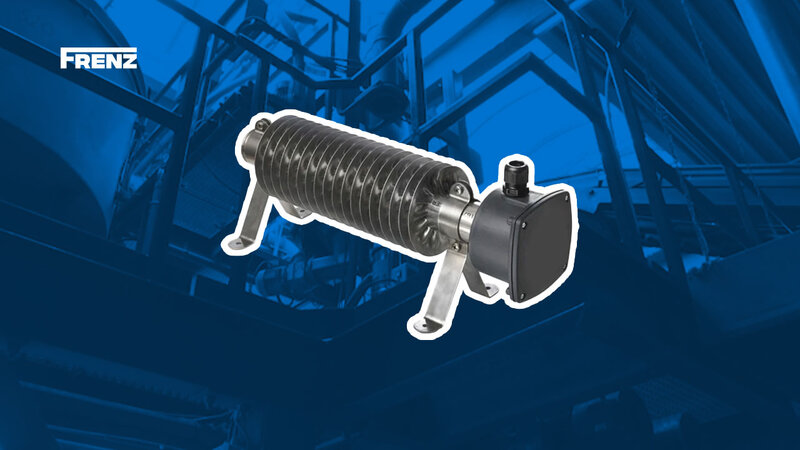

Ein Rippenrohrheizkörper ist ein elektrisches Heizelement, bei dem Metalllamellen, auch Rippen oder Fins genannt, um ein Rohrheizkörperelement angebracht sind. Diese Rippen vergrößern die wärmeübertragende Oberfläche erheblich, wodurch der Heizkörper einen hohen thermischen Wirkungsgrad erreicht, ohne dass dafür eine große Installationsfläche benötigt wird. Das Funktionsprinzip ist einfach und robust: der elektrische Widerstandsdraht im Rohrelement erzeugt Wärme, die über den Mantel zu den Rippen geleitet und von dort effizient an die Umgebungsluft abgegeben wird.

Rippenrohrheizung wird typischerweise in Situationen eingesetzt, in denen konvektive Wärmeübertragung im Vordergrund steht. Da Luft an den Lamellen entlangströmt, entweder durch natürliche Konvektion oder durch erzwungene Belüftung, findet eine schnelle und gleichmäßige Erwärmung der Umgebung statt. Das Ergebnis ist eine kompakte Heizlösung mit hoher Oberflächenbelastung, geeignet sowohl für industrielle Raumheizung als auch für prozessbezogene Anwendungen.

Verschiedene Typen von Rippenrohrheizung

Rippenrohrheizkörper sind in verschiedenen Ausführungen erhältlich, die jeweils auf spezifische Bedingungen hinsichtlich Temperatur, Medium und Montageart abgestimmt sind. Die Wahl eines bestimmten Typs hängt von Faktoren wie der erforderlichen Betriebstemperatur, dem zu beheizenden Medium und der gewünschten Lebensdauer ab. Nachfolgend die häufigsten Varianten.

Rippenrohrheizkörper mit Stahlmantel

Die gängigste Ausführung verwendet ein Rohrelement mit einem Stahlmantel, um den Stahllamellen geschweißt oder gepresst sind. Dieser Typ eignet sich für Standard-Heizanwendungen, bei denen die Umgebungstemperatur nicht extrem hoch ist und das Medium keine besondere Korrosionsbeständigkeit erfordert.

Die Stahlausführung bietet ein gutes Verhältnis zwischen Preis und thermischer Leistung und ist daher eine häufig verwendete Wahl in industriellen Umgebungen.

Rippenrohrheizkörper Edelstahl

Für Anwendungen, bei denen Feuchtigkeit, Chemikalien oder korrosive Gase vorhanden sind, ist eine Ausführung aus Edelstahl die geeignete Wahl.

Der Edelstahlmantel bietet ausgezeichneten Schutz gegen Oxidation und Korrosion, was die Lebensdauer des Elements erheblich verlängert. Dieser Typ wird unter anderem in der chemischen Industrie, der Lebensmittelindustrie und Umgebungen mit Hygieneanforderungen eingesetzt.

Elektro Rippenrohrheizkörper mit Thermostat

Ein elektrischer Rippenrohrheizkörper mit Thermostat bietet eine integrierte Temperaturregelung, durch die der Heizprozess präzise gesteuert werden kann. Der Thermostat schaltet das Element auf Basis eines eingestellten Temperaturwerts ein oder aus, was Überhitzung verhindert und den Energieverbrauch begrenzt.

Diese Ausführung eignet sich besonders für Anwendungen, bei denen eine konstante Prozesstemperatur entscheidend ist, wie bei der Beheizung von Produktionshallen, Schaltschränken oder Prozessräumen.

Rippenrohrheizofen für hohe Temperaturen

Bei Anwendungen mit höheren Betriebstemperaturen werden Rohrelemente mit speziellen Mantelmaterialien wie 1.4571, 1.4828 oder Legierungen wie 2.4858 eingesetzt.

Diese Materialien behalten ihre mechanischen und thermischen Eigenschaften bei erhöhten Temperaturen, was für einen zuverlässigen Betrieb unter anspruchsvollen industriellen Bedingungen unerlässlich ist. Die Lamellen werden in diesem Fall aus einem Material gefertigt, das unter den erforderlichen Betriebsbedingungen thermisch stabil bleibt.

Warum einen Rippenrohrheizkörper wählen?

Ein Rippenrohrheizkörper kombiniert eine kompakte Bauform mit einem hohen thermischen Wirkungsgrad. Da die Rippen die effektive wärmeübertragende Oberfläche stark vergrößern, kann mit einem relativ kleinen Element eine hohe Leistung an die Umgebungsluft übertragen werden. Dies macht diesen Heizungstyp besonders geeignet für Situationen, in denen Platzmangel oder Gewichtsbeschränkungen eine Rolle spielen, gleichzeitig aber eine hohe Heizleistung benötigt wird.

Darüber hinaus bietet die elektrische Ausführung den Vorteil einer einfachen Regelbarkeit. Die Leistung lässt sich präzise einstellen und der Heizkörper reagiert schnell auf Änderungen im Wärmebedarf. Dies ermöglicht eine präzise Prozesssteuerung, die in der Fertigungsindustrie häufig eine grundlegende Anforderung ist. In Kombination mit einem integrierten Temperatursensor oder einem externen Thermoelement lässt sich das Heizsystem vollständig in bestehende Regelanlagen integrieren.

Ein weiterer Vorteil ist die lange Lebensdauer bei korrekter Verwendung. Sofern das Element innerhalb der angegebenen Spezifikationen hinsichtlich Oberflächenbelastung und Betriebstemperatur eingesetzt wird und die Montage korrekt ausgeführt wurde, erfordern Rippenrohrheizkörper wenig Wartung. Die robuste Konstruktion und die bewährten Materialkombinationen machen sie zu einer zuverlässigen Wahl für kontinuierliche industrielle Prozesse.

Anwendungen des Rippenrohrheizkörpers

Rippenrohrheizkörper werden in einem breiten Spektrum industrieller und technischer Anwendungen eingesetzt. Was all diese Anwendungen gemeinsam haben, ist der Bedarf an einer kompakten, langlebigen und gut regelbaren Heizlösung. Nachfolgend ein Überblick der häufigsten Einsatzbereiche.

• Industrielle Raumheizung: Rippenrohrheizkörper werden zur Beheizung von Fabrikhallen, Lagern und Werkstätten eingesetzt. Die hohe Wärmeabgabe je laufendem Meter macht sie geeignet für Räume mit begrenzten Installationsmöglichkeiten, aber hohem Wärmebedarf.
• Schaltschränke und Instrumentenschränke: In elektrischen und elektronischen Anlagen werden Rippenrohrheizkörper eingesetzt, um Kondensatbildung zu verhindern und die Innentemperatur auf einem stabilen Niveau zu halten. Dies schützt empfindliche Komponenten vor Feuchtigkeit und Kälte.
• Durchlauferhitzer und Prozessanlagen: Bei der Beheizung von Gasen oder Luft in einem Durchströmungssystem bieten Rippenrohrelemente einen hohen Wirkungsgrad durch die große Kontaktfläche mit dem strömenden Medium.
• Kunststoffverarbeitende Industrie: In Extrudern, Spritzgießmaschinen und anderen Verarbeitungsmaschinen werden Rippenrohrheizkörper zur Beheizung von Zylindern, Werkzeugen und Düsen eingesetzt. Die präzise Temperaturregelung ist dabei von großer Bedeutung für die Produktqualität.
• Verpackungs- und Textilindustrie: Zur thermischen Behandlung von Materialien oder zur Temperaturhaltung von Produktionsanlagen werden Rippenrohrheizkörper als zuverlässige und flexibel einstellbare Heizkomponente eingesetzt.

Die Vielseitigkeit von Rippenrohrheizkörpern macht sie in nahezu jedem Bereich der Fertigungsindustrie einsetzbar. Ob Prozessheizung, Umgebungsbeherrschung oder der Schutz von Anlagen, in den meisten Fällen ist eine passende Ausführung verfügbar, die den spezifischen Anforderungen der Anwendung entspricht.

Installation und Wartung eines Rippenrohrheizkörpers

Eine korrekte Installation ist entscheidend für die Leistung und Lebensdauer eines Rippenrohrheizkörpers. Das Element ist gemäß den angegebenen technischen Spezifikationen zu montieren, wobei insbesondere die maximale Oberflächenbelastung und die Betriebstemperatur einzuhalten sind. Unzureichende Wärmeabfuhr, beispielsweise durch zu begrenzten Einbauraum oder unzureichende Luftzirkulation an den Rippen, kann zu Überhitzung und vorzeitigem Ausfall des Elements führen.

Beim elektrischen Anschluss ist sicherzustellen, dass Spannung und Leistung mit den Spezifikationen des gewählten Elements übereinstimmen. Sorgen Sie für eine ordnungsgemäße Absicherung in der Versorgungsleitung und überprüfen Sie, ob Kabellänge und Kabeltyp für die Betriebsbedingungen geeignet sind. Wenn ein Thermostat oder Temperatursensor vorhanden ist, muss die Positionierung des Messpunkts sorgfältig bestimmt werden, um eine repräsentative und zuverlässige Temperaturmessung zu gewährleisten.

Was die Wartung betrifft, sind Rippenrohrheizkörper im Allgemeinen wenig arbeitsintensiv. Regelmäßige Sichtprüfungen auf Beschädigungen, Korrosion oder lose Verbindungen werden empfohlen. Staubansammlungen auf den Lamellen können die Wärmeabgabe verringern und sollten daher regelmäßig entfernt werden, vorzugsweise mit Druckluft oder einer weichen Bürste. Bei Anwendungen in aggressiven Umgebungen empfiehlt es sich, den Zustand des Mantels und der elektrischen Anschlüsse regelmäßig zu beurteilen und bei Bedarf rechtzeitig zu ersetzen.

Rohrheizkörper für Ihren Rippenrohrheizkörper kaufen

Frenz GmbH liefert hochwertige Rohrheizkörperelemente, die die Grundlage jedes zuverlässigen Rippenrohrheizkörpers bilden. Mit mehr als 20 Jahren Erfahrung in der Fertigungsindustrie und einem breiten Sortiment an Rohrdurchmessern, Mantelmaterialien und Anschlussvarianten helfen wir Ihnen bei der Auswahl des richtigen Elements für Ihre spezifische Heizanwendung.

Sehen Sie sich das vollständige Angebot an Rohrheizkörpern in unserem Webshop an oder nehmen Sie Kontakt mit unseren technischen Spezialisten für eine maßgeschneiderte Beratung auf. Wir beraten Sie gerne zur richtigen Konfiguration für Ihren Rippenrohrheizkörper, einschließlich Expresslieferungen, wenn die Produktion dies erfordert.
